16K 3.5μmラインスキャンレンズ
16K 3.5μmセンサを採用したラインスキャンカメラ専用に開発
3.5μmの解像度に対応するため、レンズ解像度は最大160lp/mmを実現
お問い合わせ・カタログのご請求
特長
FEATURE-
・'12K5μmセンサカメラと互換性のある
-
・最大66mmのイメージサイズ
-
・光学歪みは1ピクセル以下
-
・Fno 3.8までの開口設計
主な用途
MAIN USE-
・フラットパネルディスプレイ検査
-
・プリント基板検査
-
・印刷検査
-
・包装検査
製品仕様
PRODUCT SPECIFICATIONS| シリーズ | 形式 | 焦点距離 (f)mm |
倍率 （×） |
センサ サイズ |
レンズ マウント |
プリズム カメラ対応 |
SWIR カメラ対応 |
Fナンバー | ディス トーション (%) |
最至近距離 (m) |
フィルタ サイズ |
WD (mm) |
フランジ バック (mm) |
中心解像度 (lp/mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16K 3.5μmラインスキャンレンズ | LS1626A | 114 | 0.26 | φ66mm | V | - | - | 3.8-16 | 0.01 | - | - | 497.85 | 128.3 | 200 |

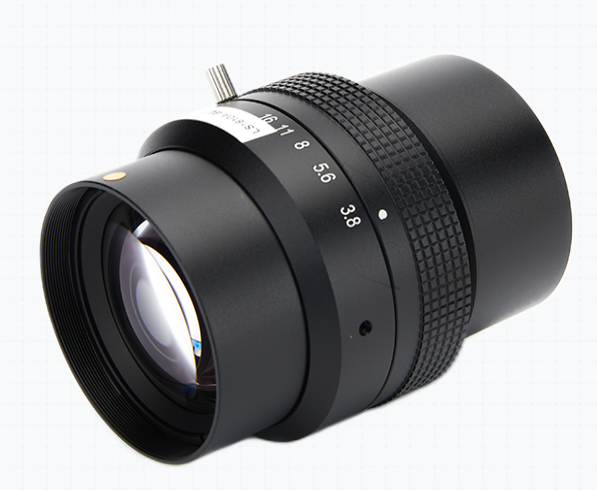

| 16K 3.5μmラインスキャンレンズ | LS1642A | 116 | 0.42 | φ66mm | V | - | - | 3.8-16 | 0.007 | - | - | 339.74 | 144.5 | 200 |
| 16K 3.5μmラインスキャンレンズ | LS1667A | 116 | 0.67 | φ66mm | V | - | - | 3.8-16 | 0.1 | - | - | 237.2 | 170.2 | 200 |
| 16K 3.5μmラインスキャンレンズ | LS1607A | 116 | 0.7 | φ66mm | V | - | - | 3.8-16 | 0 | - | - | 229.4 | 174.4 | 200 |
| 16K 3.5μmラインスキャンレンズ | LS1610A | 116 | 1 | φ66mm | V | - | - | 3.8-16 | 0.0005 | - | - | 184.16 | 209.47 | 200 |

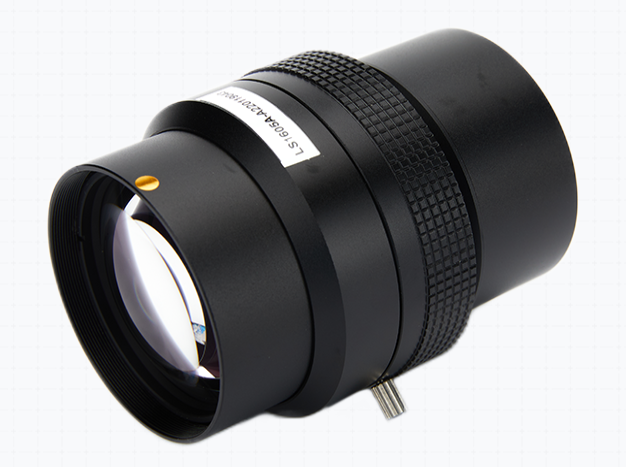

| 16K 3.5μmラインスキャンレンズ | LS1605A | 116 | 0.5 | φ66mm | V | - | - | 3.8-16 | 0.0008 | - | - | 296.2 | 153.3 | 200 |
| 16K 3.5μmラインスキャンレンズ | LS9005A | 95 | 0.05 | φ62mm | V | - | - | 4.0-16 | 0.005 | - | - | 1980.85 | 81.2 | 200 |

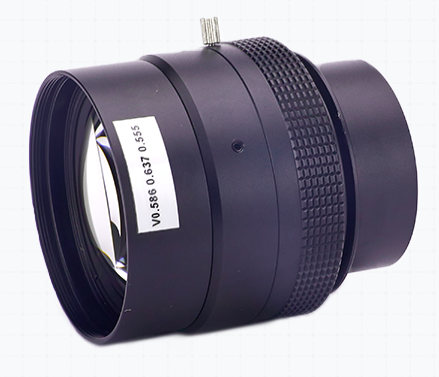

| 16K 3.5μmラインスキャンレンズ | LS9001A | 90 | 0.1 | φ64mm | V | - | - | 4.0-16 | 0.01 | - | - | 992.4 | 82.7 | 200 |
