16K 5μmラインスキャンレンズ
16K5μmセンサを採用したラインスキャンカメラ専用に開発
レンズ解像度は最大160lp/mmを実現
お問い合わせ・カタログのご請求
特長
FEATURE-
・カメラに高いコントラストを提供 最大イメージサイズ82mm 16K3.5μm/12K5μmカメラに対応 光学歪みは1ピクセル以下 標準倍率は0.22X-4.5Xをカバー
主な用途
MAIN USE-
・フラットパネルディスプレイ検査
-
・プリント基板検査
-
・印刷検査
-
・包装検査
製品仕様
PRODUCT SPECIFICATIONS| シリーズ | 形式 | 焦点距離 (f)mm |
倍率 （×） |
センサ サイズ |
レンズ マウント |
プリズム カメラ対応 |
SWIR カメラ対応 |
Fナンバー | ディス トーション (%) |
最至近距離 (m) |
フィルタ サイズ |
WD (mm) |
フランジ バック (mm) |
中心解像度 (lp/mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16K 5μmラインスキャンレンズ | LS1667B | 147.6 | 0.667 | φ82mm | V | - | - | 4.5-16 | 0.01 | - | - | 321.2 | 215.3 | 200 |

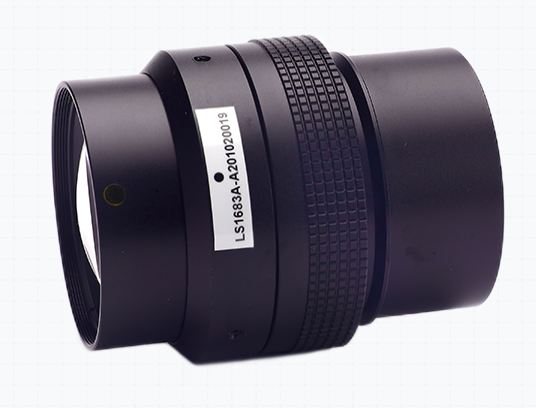

| 16K 5μmラインスキャンレンズ | LS1683A | 116 | 0.8387 | φ82mm | V | - | - | 3.8-16 | 0.008 | - | - | 204.1 | 189.5 | 200 |

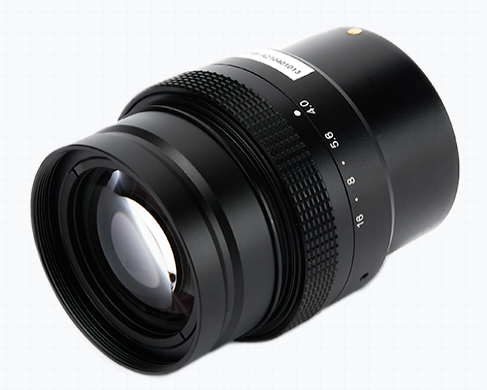

| 16K 5μmラインスキャンレンズ | LS1687A | 116 | 0.875 | φ82mm | V | - | - | 3.8-16 | 0.005 | - | - | 199 | 193.1 | 200 |
| 16K 5μmラインスキャンレンズ | LS1620B | 120 | 2 | φ82mm | V | - | - | 4.0-16 | 0.002 | - | - | 166.35 | 424.31 | 200 |
| 16K 5μmラインスキャンレンズ | LS1630A | 116 | 3 | φ84mm | V | - | - | 3.8-16 | 0.001 | - | - | 111.4 | 433.9 | 200 |
| 16K 5μmラインスキャンレンズ | LS1626B | 116 | 0.26 | φ82mm | V | - | - | 3.8-16 | 0.001 | - | - | 663.34 | 160.95 | 200 |
| 16K 5μmラインスキャンレンズ | LS1603B | 120 | 0.33 | φ82mm | V | - | - | 4.0-16 | 0.005 | - | - | 534.64 | 169.37 | 200 |
| 16K 5μmラインスキャンレンズ | LS1605B | 120 | 0.5 | φ82mm | V | - | - | 4.0-16 | 0.002 | - | - | 390.66 | 192.71 | 200 |
| 16K 5μmラインスキャンレンズ | LS1630B | 120 | 3 | φ82mm | V | - | - | 4.0-16 | 0.001 | - | - | 143.02 | 568.28 | 100 |

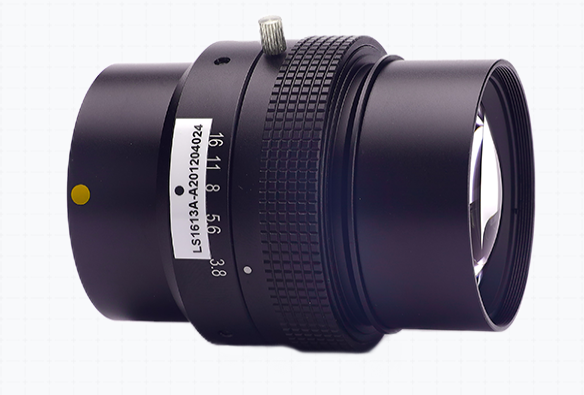

| 16K 5μmラインスキャンレンズ | LS1613A | 116 | 1.33 | φ84mm | V | - | - | 3.8-16 | 0.0003 | - | - | 156.3 | 243.7 | 160 |
| 16K 5μmラインスキャンレンズ | LS1615A | 116 | 1.5 | φ84mm | V | - | - | 3.8-16 | 0.08 | - | - | 149.3 | 263.8 | 200 |
| 16K 5μmラインスキャンレンズ | LS1617A | 116 | 1.7 | φ84mm | V | - | - | 3.8-16 | 0.05 | - | - | 137.8 | 286.1 | 200 |
| 16K 5μmラインスキャンレンズ | LS1620A | 116 | 2 | φ84mm | V | - | - | 3.8-16 | 0.008 | - | - | 127.2 | 322.8 | 200 |
