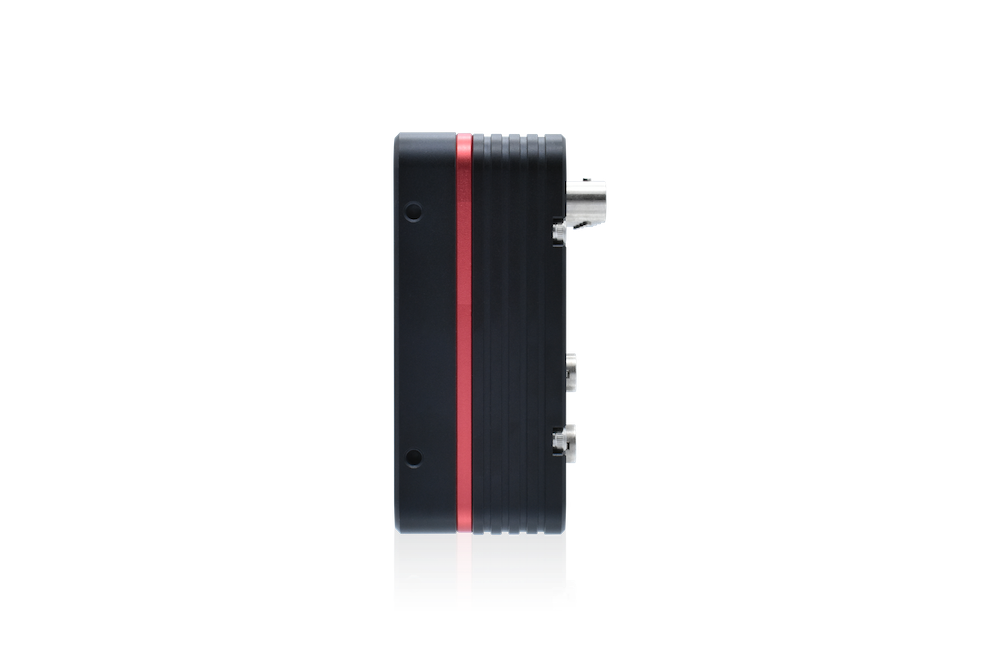

6K TDIラインスキャンカメラ
VT-6K10X-E/H170Aは6K TDIセンサを採用したVieworks社のTDIラインスキャンカメラです。TDIステージは32と128の2モデルがございます。
お問い合わせ・カタログのご請求
特長
FEATURE6KTDIラインスキャン
最高ラインレート172Hz
TDIステージ数 32/128段
アンチブルーミング
DSNUとPRNUの高度な補正機能
エリアスキャンモード
主な用途
MAIN USE-
・フラットパネルディスプレイ検査
-
・プリント基板検査
-
・半導体検査
-
・マシンビジョン
-
・マイクロスコープ
製品仕様
PRODUCT SPECIFICATIONS| メーカー | Vieworks |
|---|---|
| 型式 | VT-6K10X-E170A-32(M72) VT-6K10X-H170A-128(M72) |
| 画素数(H×V) | 6240×32(VT-6K10X-E170A-32(M72))6240×128(VT-6K10X-H170A-128(M72)) |
| センサ | - |
| 画素サイズ (μm) | 10×10 |
| 最高ラインレート(kHz) | 172 |
| 映像出力フォーマット | 8 / 10 / 12 bit |
| トリガ同期 | Free-Run, Timed, Trigger Width |
| ガンマコレクション | ユーザー定義ルックアップテーブル(LUT) |
| 黒レベル制御 | -255 ~ 255 at 8 bit |
| ゲイン制御 | アナログゲイン: 1×, 2×, 3×, 4× / デジタルゲイン: 1.0× ~ 8.0× |
| 外形寸法 | 90 ㎜ × 90 ㎜ × 38 ㎜ |
| 質量 | 500 g |
| 動作環境温度 | 0℃～40℃（筐体:10℃～50℃） |
| 保存温度 | -40℃～70℃ |
| 電源（外部コネクタ） | DC10V～30V |
| 消費電力 | Typ. 10.0 W |
| PowerOver | - |
| 各種規格 | CE, FCC, KC |
| API SDK | Vieworks Imaging Solution 7.X |
