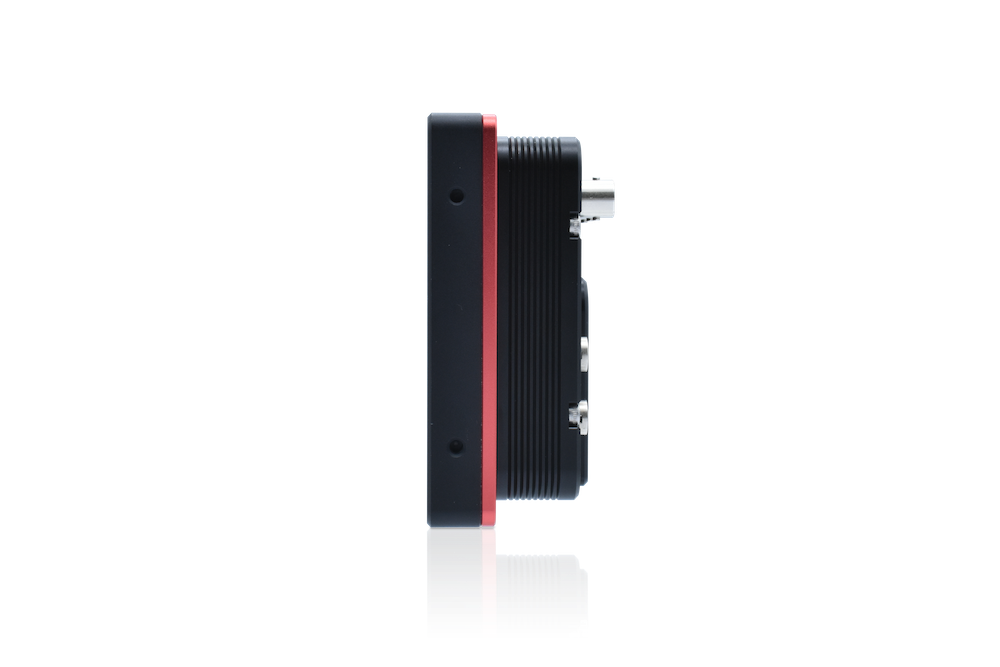

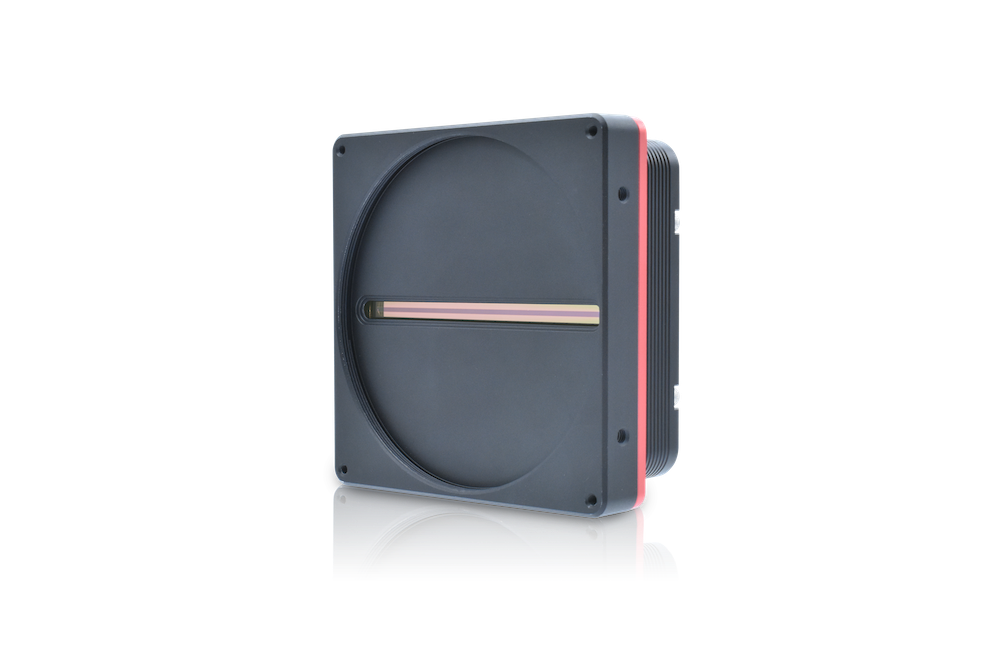

23K TDIラインスキャンカメラ
VT-23K3.5X-E/S100A

VT-23K3.5X-E/S100Aは23K TDIセンサを採用したVieworks社のTDIラインスキャンカメラです。TDIステージは64と256の2モデルがございます。

  • 23K TDIラインスキャンカメラ<br>VT-23K3.5X-E/S100A
  • 23K TDIラインスキャンカメラ<br>VT-23K3.5X-E/S100A
  • 23K TDIラインスキャンカメラ<br>VT-23K3.5X-E/S100A

お問い合わせ・カタログのご請求

特長

FEATURE

  • 23KTDIラインスキャン

  • 最高ラインレート140Hz

  • TDIステージ数 64/256段

  • アンチブルーミング

  • DSNUとPRNUの高度な補正機能

  • エリアスキャンモード

主な用途

MAIN USE

  • ・フラットパネルディスプレイ検査

    ・フラットパネルディスプレイ検査

  • ・プリント基板検査

    ・プリント基板検査

  • ・半導体検査

    ・半導体検査

  • ・マシンビジョン

    ・マシンビジョン

  • ・マイクロスコープ

    ・マイクロスコープ

製品仕様

PRODUCT SPECIFICATIONS
メーカー Vieworks
型式 VT-23K3.5X-E100A-64(M95)
VT-23K3.5X-S100A-256(M95)
画素数(H×V) 23360×64(VT-23K3.5X-E100A-64(M95))
23360×256(VT-23K3.5X-S100A-256(M95))
センサ -
画素サイズ (μm) 3.5×3.5
最高ラインレート(kHz) 100
映像出力フォーマット 8 / 10 / 12 bit
トリガ同期 Free-Run, Timed, Trigger Width
ガンマコレクション ユーザー定義ルックアップテーブル(LUT)
黒レベル制御 -255 ~ 255 at 8 bit
ゲイン制御 アナログゲイン: 1×, 2×, 3×, 4× / デジタルゲイン: 1.0× ~ 8.0×
外形寸法 100 mm × 100 mm × 43 mm
質量 668g
動作環境温度 0℃～40℃（筐体:10℃～50℃）
保存温度 -40℃～70℃
電源（外部コネクタ） DC10V～30V
消費電力 Typ. 15.0 W
PowerOver -
各種規格 CE, FCC, KC
API SDK Vieworks Imaging Solution 7.X
